海赋长兴——一代地暖施工赏析
四川露玛新科技有限公司是一家集咨询、设计、销售、安装、售后维护为一体的产品及工程技术服务供应商。公司成立于2017年，是四川地区专业从事暖通安装的公司，是中国建筑金属机构协会第一届辐射供暖供冷委员会会员单位绵阳天普新技术有限责任公司控股单位，并且取得辐射供暖供冷行业设计施工等级证书，中国地暖优秀施工百强企业。
一、项目概述
【工程位置】：高新区
【施工内容】：二代地暖工程
【施工单位】：四川露玛新科技有限公司
工程概况：
金沙天韵是万向投资集团2014年独立开发的第二个项目。她是绵阳城市进程化的宜居样板社区，也是绵阳纯法式园林景观的高档精品项目。
万向.金沙天韵楼盘占地100 亩，总建筑面积万30万 ㎡，住宅容积率3.59 ，建筑密度28%，绿地率40%，分为住宅、商业、地下车库三部分，其中住宅22万㎡，住户2400户，商业2.7㎡，停车位2000个(其中地下车库1600个车位)。金沙天韵项目住宅由9幢楼房，一幢综合楼(综合市场)组成，楼层3—27层，钢混结构。
项目风格：金沙天韵外立面采用现代建筑风格，展现朝气蓬勃，健康向上的风情，为业主创造一个优美的居住环境，建筑主色清爽活泼但不张扬，视觉感染力增强。我们完美的融合理性与典雅，凸显尊贵气质；
户型设计价值
金沙天韵的户型设计是绵阳目前最好的设计，采用的是蝶式设计的主线，突出户型的层次感、实用性与体验感。整个户型设计功能实用、分区合理、布局方正、视野朝向好、全采光，同时还有赠送面积与半赠送面积。C户型系列80㎡、87㎡、93㎡都是三室两厅双卫，80㎡套三户型是专为三口之家设计的。户型平面均采用一梯六户设计。并保证每户有充足的采光和通风。高标准的每层设置两部电梯，方便业主使用。户型还设置入户花园，丰富了建筑空间。在设计上精细考虑，减少公摊面积，让使用面积最大化。
二、系统设计原则
·经济性：采用“锅炉热源—输送管道—散热”。
·舒适性：每一组管道设有控制阀单独控制，操作方便。
·美观性：由于管道隐蔽于地面，对室内装修风格没有任何影响。
·功能性：快速实现采暖效果，适合当地气温变化特征。卫浴散热器还可做毛巾架使用，方便实用。
·安全合理性：所有设计参数符合《民用建筑供暖通风与空气调节设计规范》《建筑给水排水及采暖工程施工质量验收规范》等国家标准；所有选用材料和设备均严格选型，遵循高配置、高安全性的供暖匹配原则。
三、设计说明
1、本工程为精装房地暖管道采暖系统，主要用途为住宅。
2、管道主要布置在每个房间地面，属于全隐蔽。
3、壁挂炉主机选择韩国大宇燃气壁挂炉（TP系列）GB20665-2015标准型燃气壁挂式采暖/热水锅炉，供暖和生活热水两用。
4、房间和客餐厅均采用地暖管道，室内在较短时间内达到预定采暖效果，并能节约大量能源。卫生间均采用钢制散热器，一可节省室内空间，二横柱上还可挂毛巾或烘烤小件衣物。
5、采暖供回水管道分别采用铝塑管ppr（主管DN25、支管DN20）；管道连接件及工具也是原厂配件，产品适配性高。
6、阀门选用大宇恒温阀，带预设定功能，可调节水力平衡，保持各区域温度恒定。
四、设计依据与参数
1、业主提供的装修平面布置图及相关要求；天普暖通销售设计对施工现场的实地勘测。
2、国家现行标准
《民用建筑供暖通风与空气调节设计规范》 （GB 50736-2012）
《夏热冬冷地区居住建筑节能设计标准》（JGJ 134-2010）
《公共建筑节能设计标准》（GB 50189-2015）
《建筑给排水及采暖工程施工质量验收规范》（GB 50242—2002）
3、设计参数
冬季采暖室外计算温度：-2℃；
冬季室外平均风速：2.6m/s；
冬季采暖室内计算温度：18℃±2℃。
影响房间温度的因素很多（如：房间的保温性、房子的朝向、建筑物的年龄等），设计参数是根据房间实际使用功能来定的，在实际设计安装过程中，基于节能原则，在满足舒适的条件下，大多建筑供暖设计温度为18℃。若业主对温度有特殊要求，可自行调节，提高房间的温度。

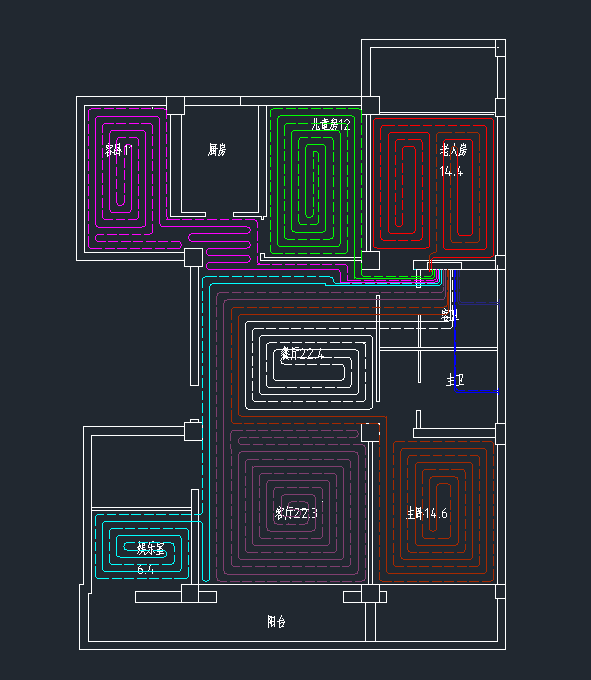

五、地暖管道设计图纸及户型图

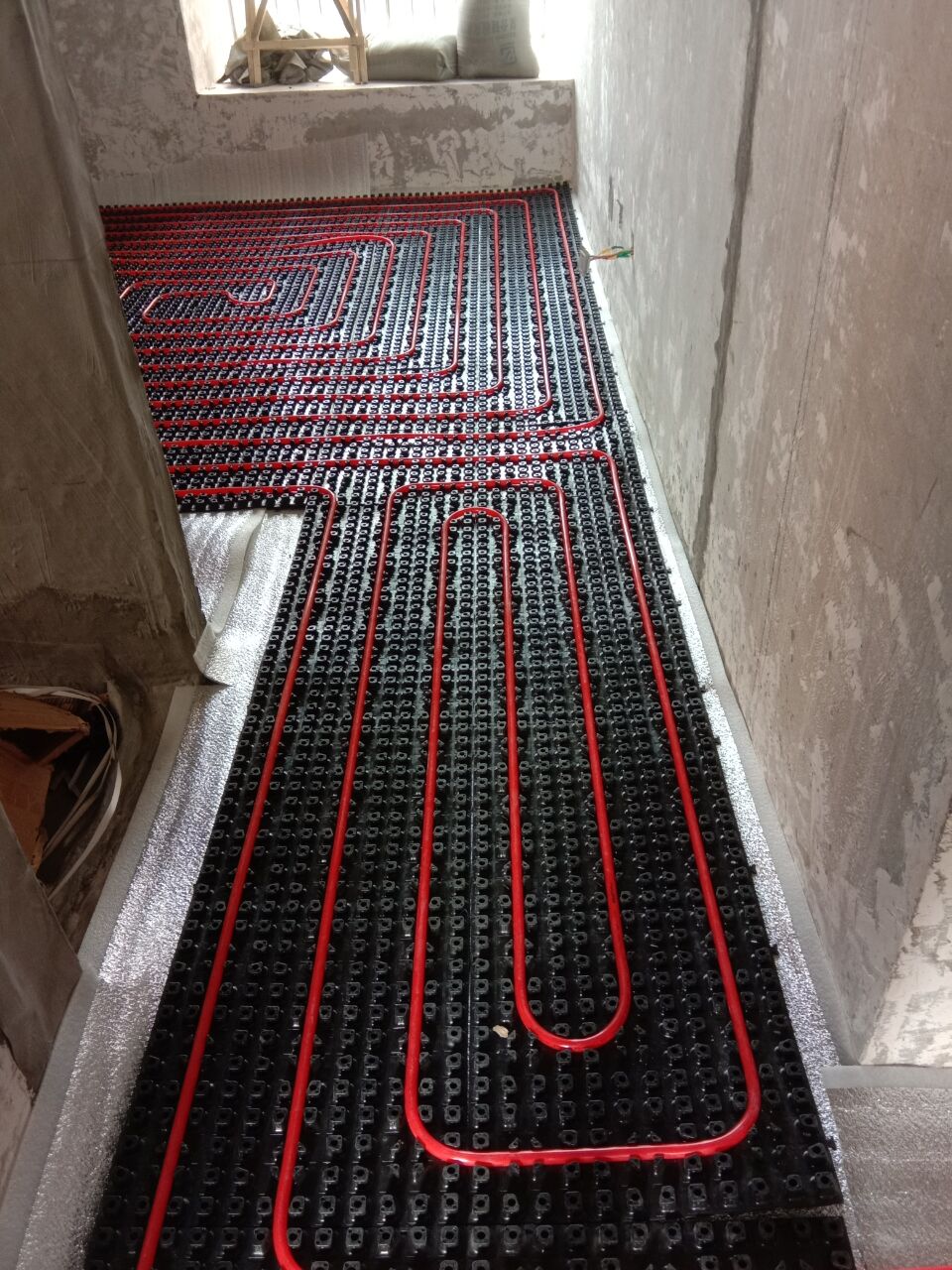

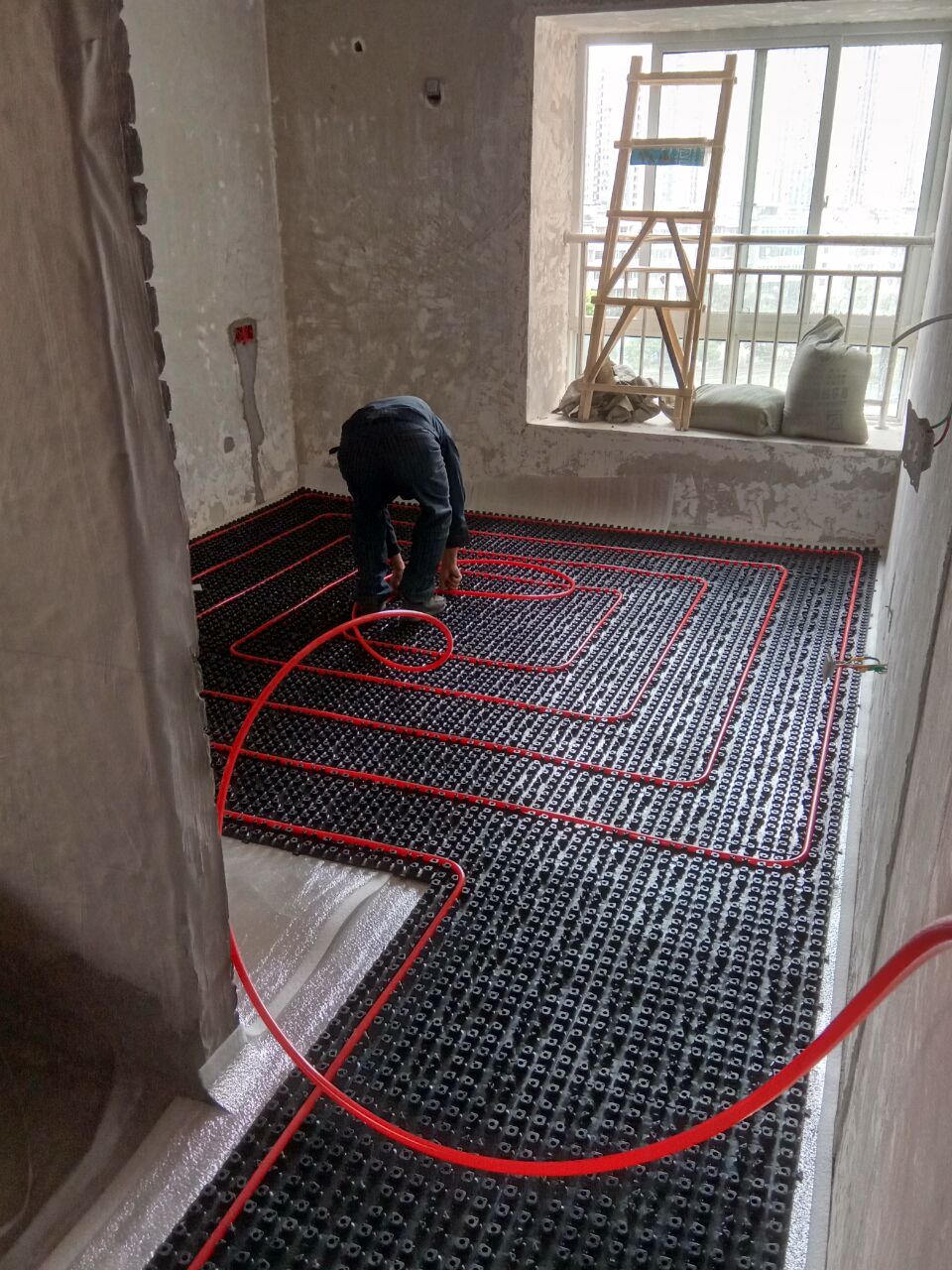

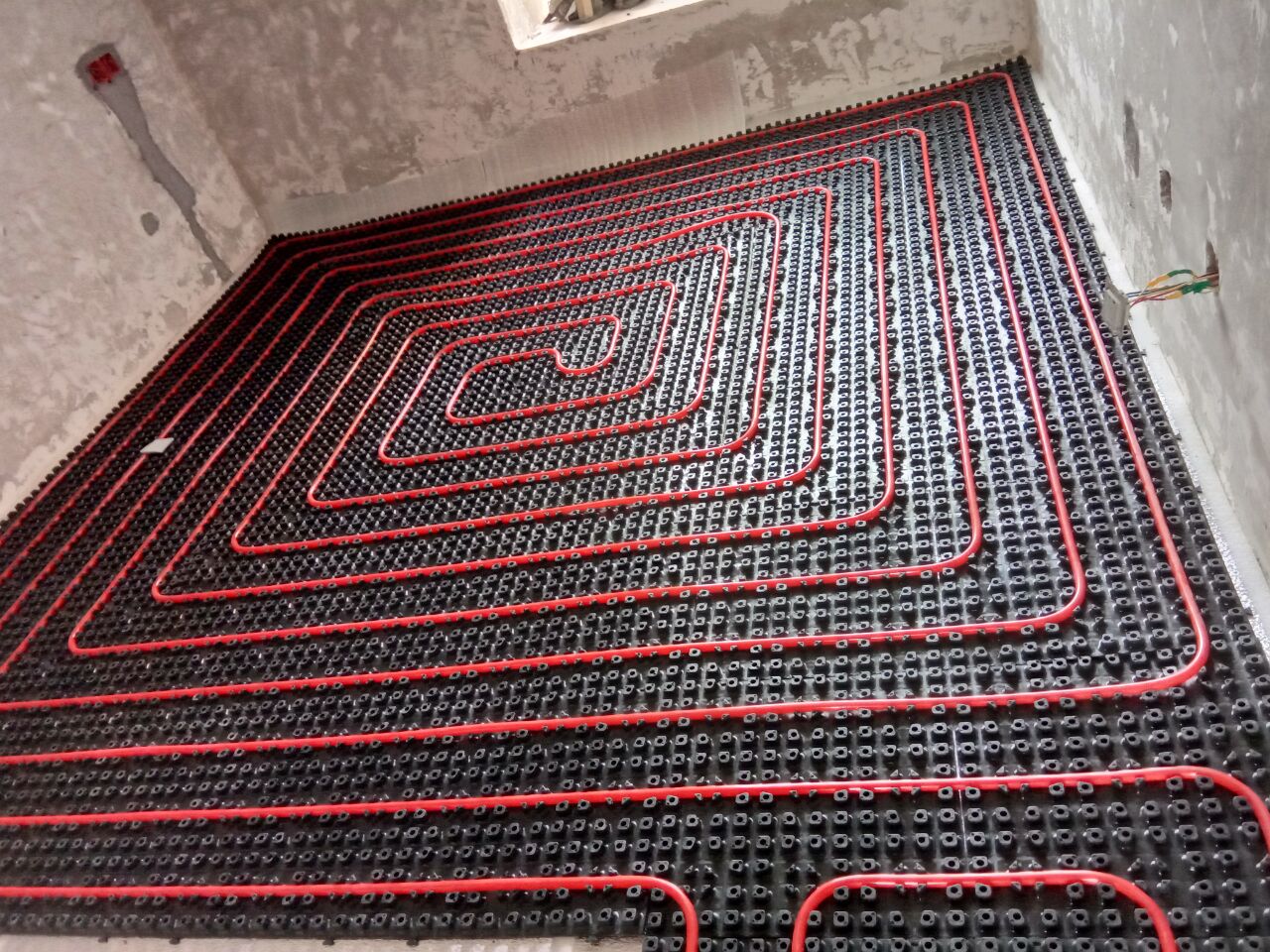

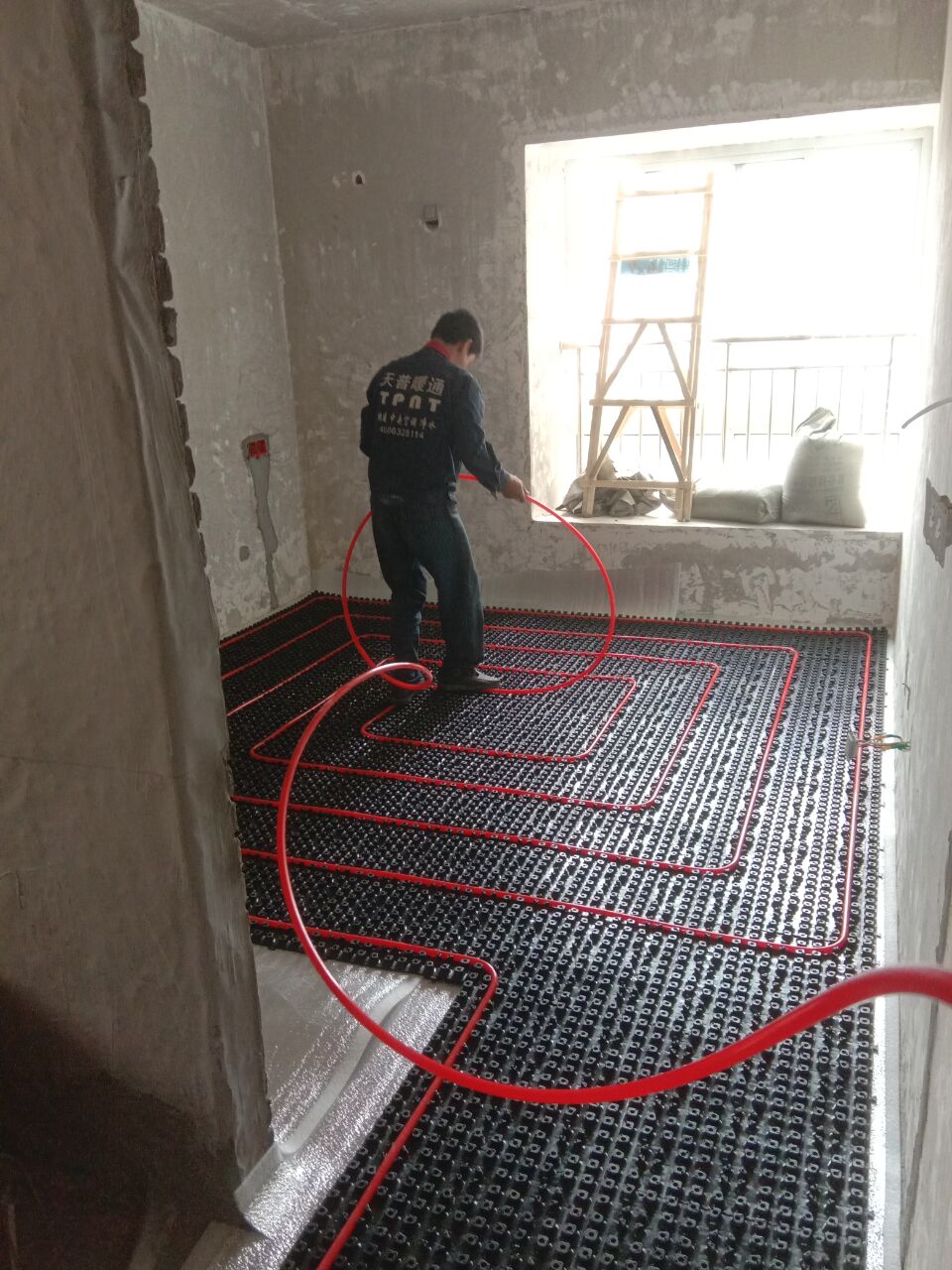

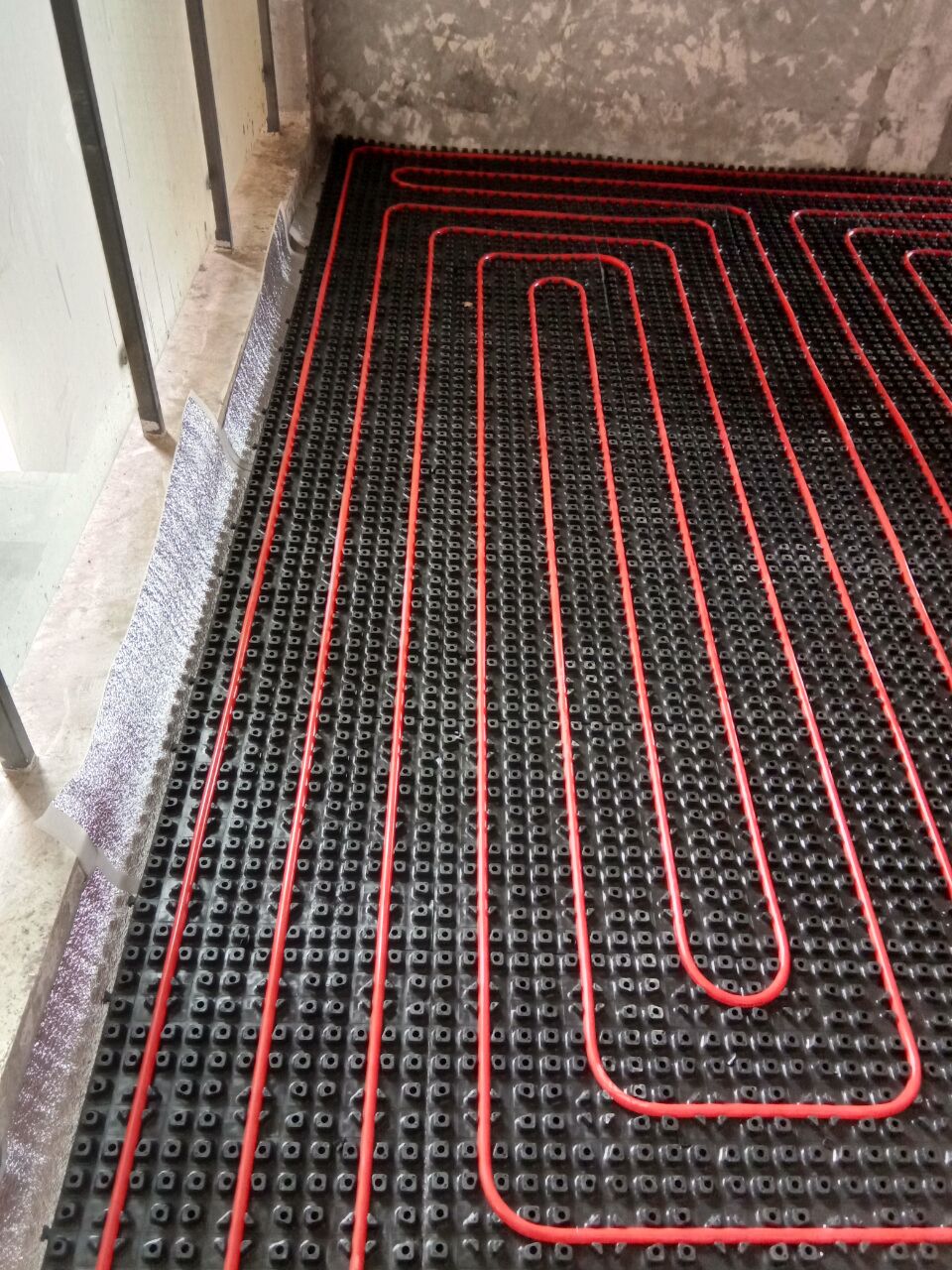

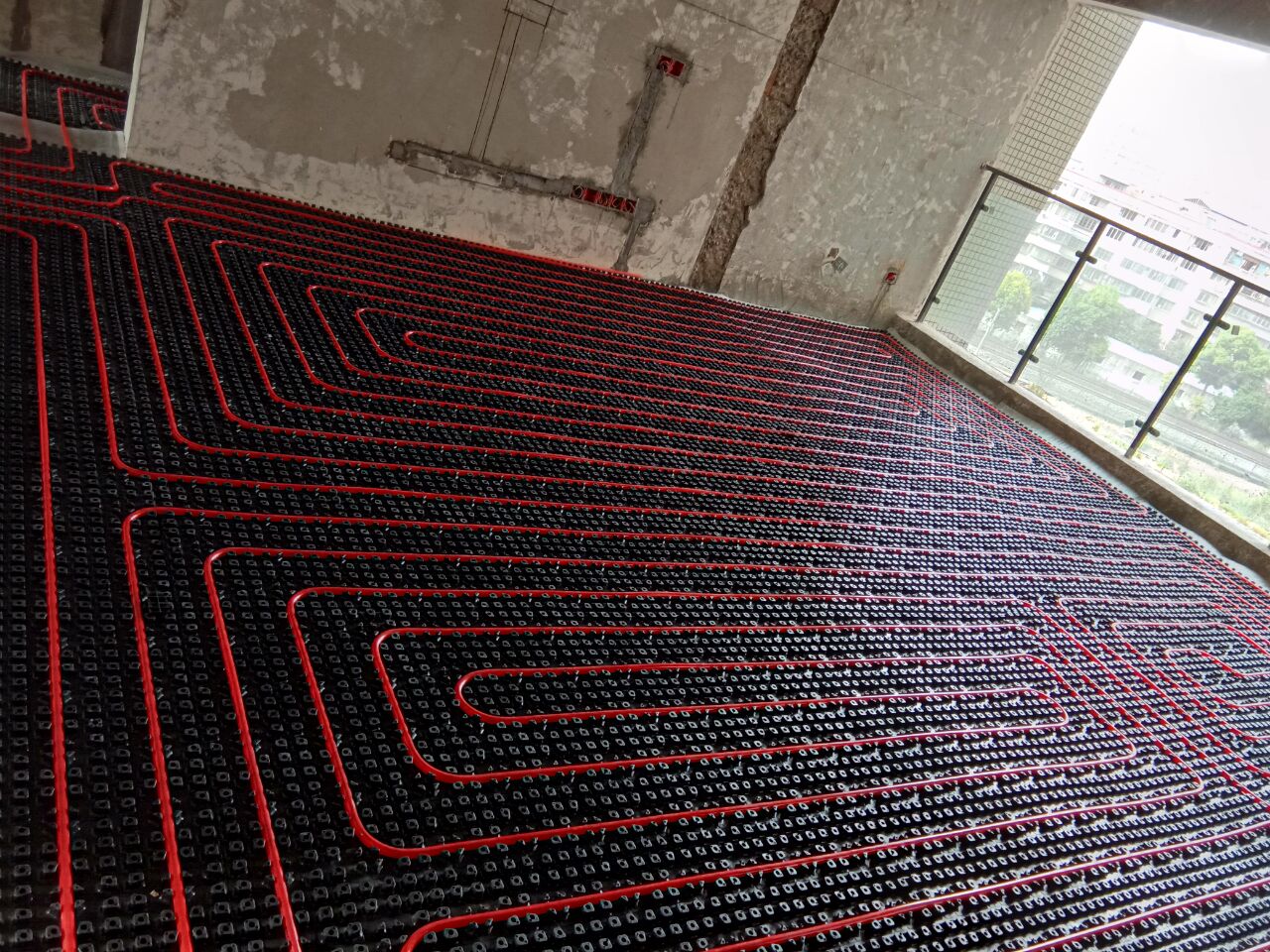

六、地暖管道铺设过程现场照片
七、本工程采用的设备

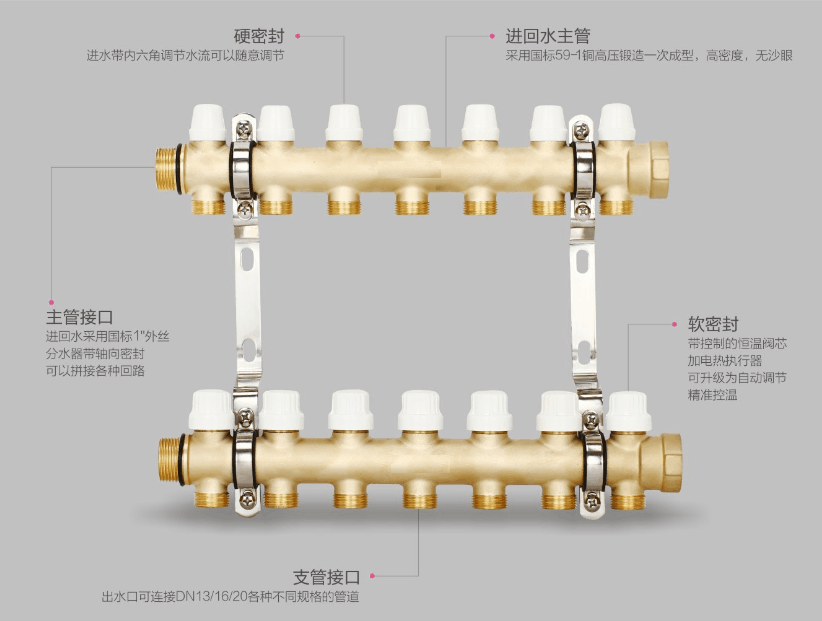

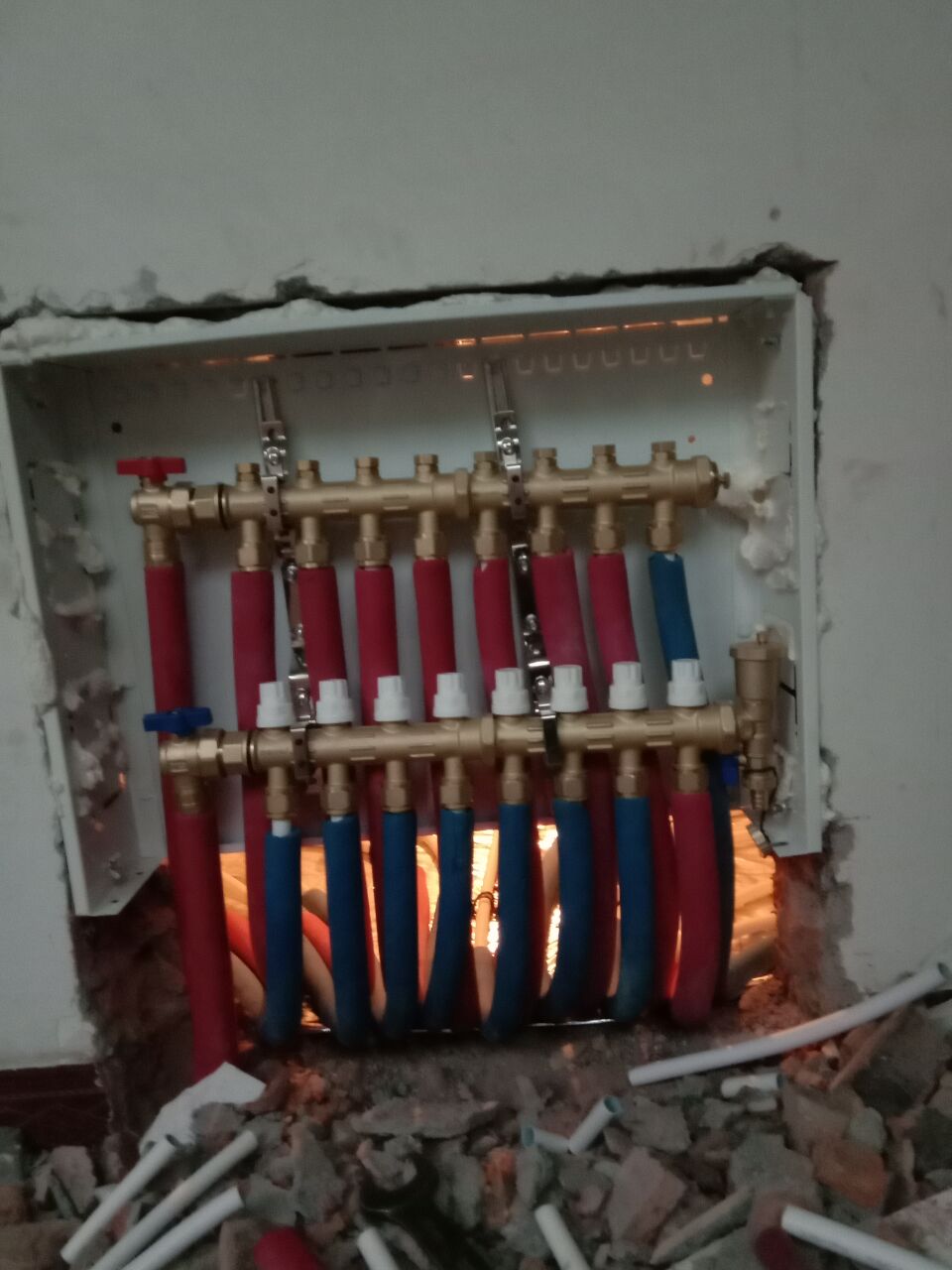

d、分水器

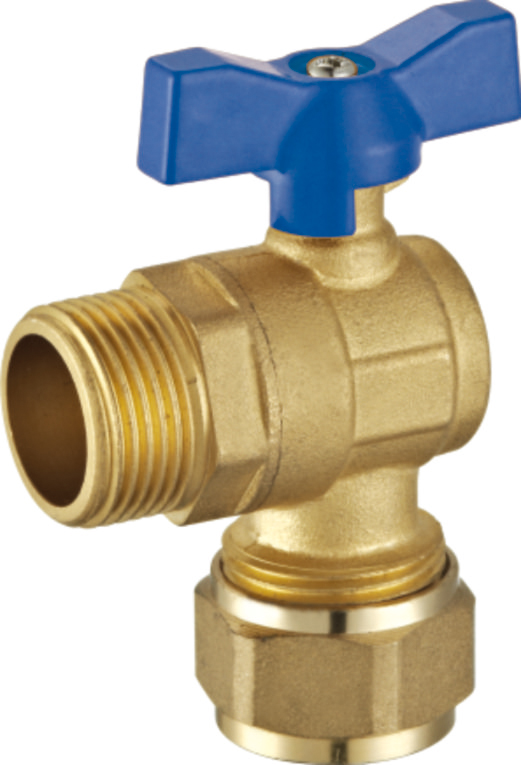

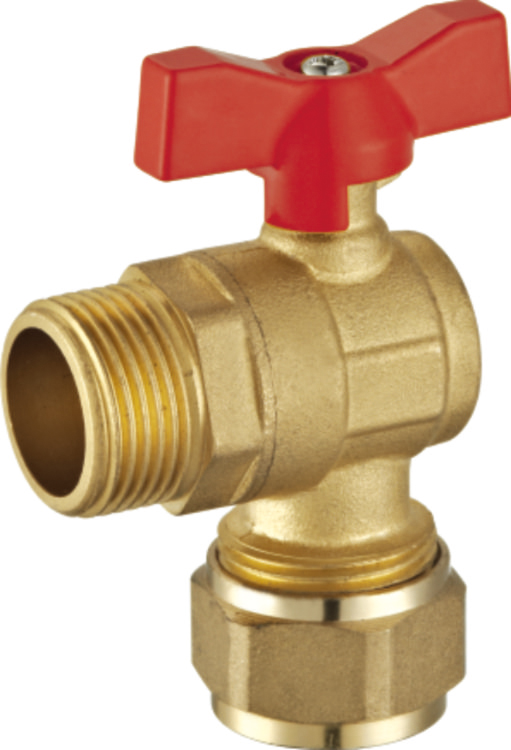

e、阀门

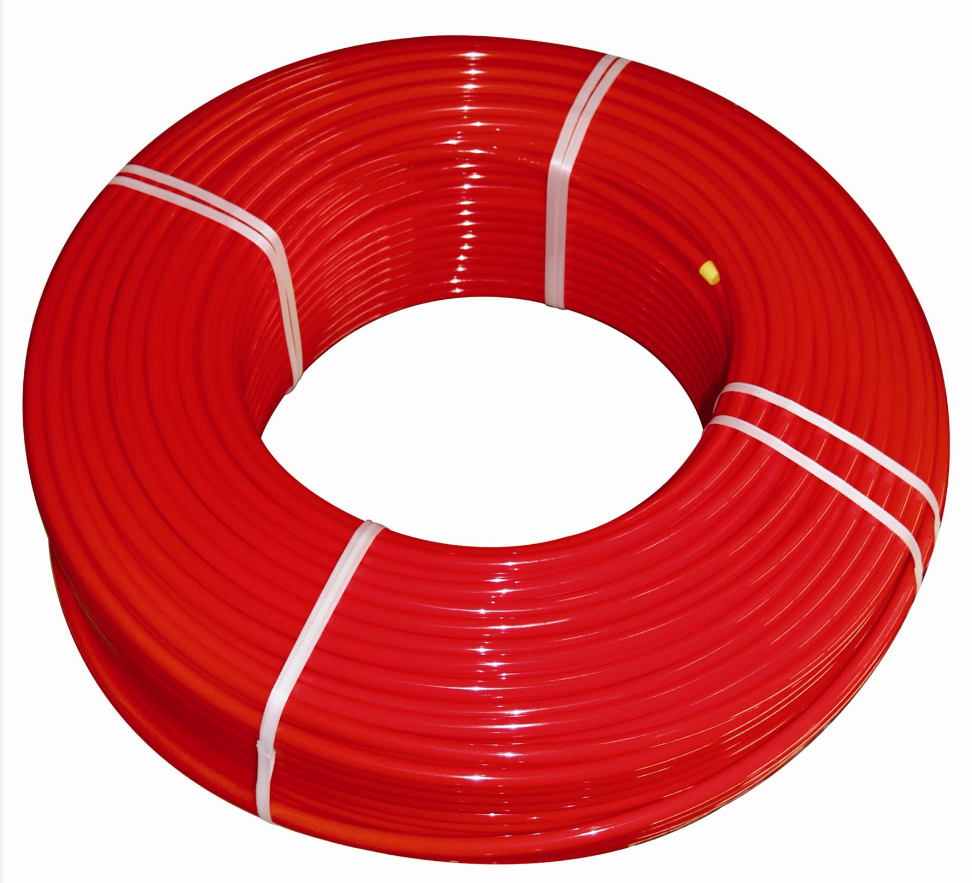

f、地暖管
以上配件为地暖主要备件、四川露玛新科技有限公司具有专业的安装团队，安装师傅个个经验丰富，我们施工的每一步都得到客户的认可后方才进入下一工序。
四川露玛新科技有限公司
2018年4月7日
